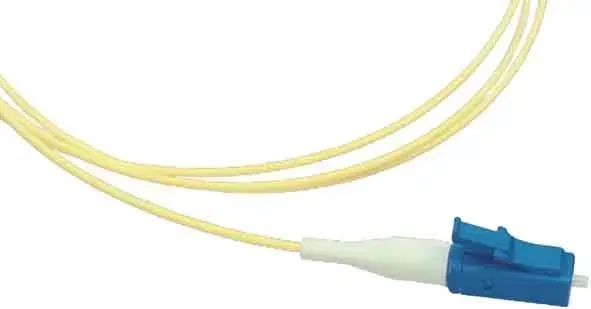

Оптичні пігтейли

Відмінності та переваги пігтейлів

Для розгортання локальних мереж різного масштабу застосовуються різноманітні оптоволоконні кабелі, котрі відрізняються довжиною, кількістю волокон, а також типом конекторів. Досить часто для прокладання мереж застосовуються оптичні пігтейли — оптично-волоконні кабелі, котрі мають конектор лише на одному кінці. Магазин Comtrade пропонує пігтейл купити в Україні, обравши посеред великого асортименту модифікацій.

В чому полягає відмінність пігтейлів?

Оскільки в пігтейлі є лише один конектор, такий кабель може під'єднуватися одним кінцем до мережевого пристрою, а іншим — з оптоволоконним кабелем. Пігтейли застосовуються для прокладання оптичних кабелів, з використанням механічних сплайсів чи зварювання.

Оптичні пігтейли дозволяють розв'язувати різноманітні задачі при прокладанні оптоволоконних мереж:

• дозволяють встановлювати ефективне з'єднання між різними кабельними лініями та пристроями мережі;
• при під'єднанні пігтейлу до оптичного кабелю на останньому встановлюється конектор конкретного типу;
• пігтейли застосовуються при комутації між активним та пасивним обладнанням оптоволоконної мережі;
• допомагають раціонально розташувати пристрої всередині телекомунікаційних шаф чи стійок;
• спрощують монтажні процеси в мережі;
• пігтейли часто застосовуються для ліквідації поривів та інших порушень в оптичних каналах звязку.

Основні різновиди пігтейлів

При виборі оптимальної модифікації пігтейлів, потрібно враховувати ключові параметри.

За властивостями передачі світла, пігтейли розрізняють одномодові та багатомодові.

Одномодові пігтейли мають оболонку жовтого кольору, оптичну серцевину невеликого діаметру, як правило, 9 мікрометрів. Такий кабель може одночасно пропускати тільки один світловий потік, завдяки на нього не впливає ефект міжмодової дисперсії. Застосовувати одномодові пігтейли можна в мережах, котрі працюють на дальні дистанції більше одного кілометра.

Багатомодові пігтейли мають синю чи помаранчеву оболонку, відрізняються потовщеною серединою, діаметром до 62.5 мікрометри. Такі кабелі можуть пропускати одразу декілька потоків світла, відрізняються збільшеною пропускною здатністю. Така особливість робить кабель вразливим до міжмодової дисперсії, тому такі кабелі застосовуються лише для невеликих дистанцій.

За типом конекторів пігтейли можуть мати маркування SC, LC, ST та FC. Два перші типи — пластикові конектори з автоматичним механізмом фіксації в роз'ємі. Адаптери SC і LC мають практично ідентичну конструкцію, проте відрізняються розміром, останні трошки менші, тому підходять для пристроїв, де порти розташовані впритул один до одного.

Конектори ST та FC виготовляються з металу, мають ручні механізми фіксації (поворотне штикове та різьбове відповідно). Такі конектори гарантують максимально надійне з'єднання з гніздами.

Обрати необхідний пігтейл для вашої мережі вам допоможуть консультанти магазину Comtrade.

Оптичний пігтейл — що це і для чого використовується?

Оптичний пігтейл — це невеликий відрізок волоконно-оптичного кабелю. Характерна відмінність пігтейлу — конектор лише на одному кінці. Інший кінець з'єднується з магістральним кабелем. Така конструкція дозволяє встановити на лінії потрібний роз’єм та забезпечити стабільне підключення до мережевого обладнання.

Пігтейли якнайкраще підходять для розгортання локальних і магістральних мереж, у серверних, дата-центрах та телекомунікаційних шафах.

Ключові переваги пігтейлів

Оптичні пігтейли мають низку переваг, що роблять їх незамінними під час побудови волоконно-оптичних мереж. Зварне з’єднання з магістральним кабелем зменшує втрати сигналу, гарантує високу стабільність передачі даних.

Один конектор допомагає інтегрувати лінію в крос або активне обладнання потрібного типу. Пігтейли спрощують монтаж, пришвидшують комутацію в 19" шафах і допомагають акуратно організувати кабельну інфраструктуру. Вони однаково ефективні як для нових інсталяцій, так і для відновлення пошкоджених волокон.

Пігтейл чи патчкорд?

На відміну від патчкорда (який має конектори з обох боків), пігтейл:

1. Має один конектор.
2. Монтується шляхом зварювання або сплайсування.
3. Використовується для постійного підключення оптоволоконної лінії до обладнання чи кросу.

Використання пігтейлу допомагає швидко розгорнути мережу з надійним з’єднанням та мінімальними втратами сигналу.

Які задачі розв'язують пігтейли

Пігтейли застосовуються для:

• підключення магістрального кабелю до активного обладнання;
• комутації в оптичних кросах і розподільчих панелях;
• організації акуратного монтажу в 19" шафах і стійках;
• відновлення пошкоджених волокон при аваріях;
• стандартизації типів роз’ємів у мережі.

Основні різновиди пігтейлів

Пігтейли розрізняють за типом волокна:

• одномодові
• багатомодові.

Для одномодових характерні відмінності — жовта оболонка, діаметр серцевини — 9 мкм, передача одного світлового сигналу. Відрізняються мінімальною міжмодовою дисперсією. Одномодові пігтейли оптимальні для дистанцій понад 1 км, магістральних ліній та провайдерських мереж.

Багатомодові пігтейли мають діаметр серцевини — 50 або 62,5 мкм, передають сигнал до кількох сотень метрів. Саме тому цей різновид використовується лише в межах будівель. Візуально відрізняються синьою або помаранчевою оболонкою.

Тип конектора

Також пігтейли відрізняються за типом конектора

• SC — пластиковий конектор із push-фіксацією;
• LC — компактний варіант SC, підходить для щільного розміщення портів;
• ST — металевий роз’єм із байонетною фіксацією;
• FC — металевий конектор із різьбовим з’єднанням.

SC та LC найчастіше використовуються в сучасному активному обладнанні. ST і FC забезпечують підвищену надійність у промислових умовах.

Якщо ви сумніваєтеся, який саме тип пігтейла обрати, фахівці магазину Comtrade нададуть професійну консультацію. Просто опишіть тип мережі, характер задачі, щоби обрати модифікацію пігтейла.
