Оптический пигтейл – это недлинный фрагмент оптоволокна, с одной стороны заканчивающийся оптическим коннектором. Его используют в оптических кроссах – для подварки к волокнам оптокабелей, соединения с адаптерами, закрепляемыми на лицевой кроссовой панели. Проще говоря, он помогает разрешать многочисленные задачи в деле создания линий связи.

Кабель пигтейл чаще всего изготавливается из оптоволокна, во вторичном буферном покрытии, с толщиной оболочки в 900мкм. В принципе, оболочка может быть и толще, но этот вариант считается оптимальным. Различается и длинна самого кабеля – ее заказчик может определить, исходя из собственных нужд и потребностей.

Разновидности пигтейл различают в зависимости от типа коннектора или типа волокна. По принципу функционирования он схож с патч-кордами, но если патч-корд нужен для решения задач соединения, то пигтейлы это скорее монтажный элемент.

Чем отличаются между собой разные виды пигтейлов?

Собираясь купить пигтейлы для модема, стоит получить хотя бы минимальное представление о том, какие именно виды этих устройств существуют, и чем они различаются между собой.

Главная разница между видами заключается в:

  • характеристиках кабеля (бывают одномодовые и многомодовые);
  • типах коннектора (их четыре: SC, ST, LC и FC);
  • способах полировки наконечника (наиболее популярным является вид UPC, чуть менее востребованы APC).

Также стоит отметить, что сам шнур пигтейл может быть выполнен в различных цветовых решениях. От типа, вида и комбинации параметров, зависит и характеристика соединения, создаваемого с помощью пигтейла.

Как отличаются оптические пигтейлы по типу коннектора?

Главным атрибутом устройства считается коннектор. Между собой они отличаются по принципу надежности и самого механизма фиксации, типам профиля, размером, исполнением, оптимальными вариантами подключения.

Всего выделяют четыре разновидности:

  • пигтейл sc – продолговатый, прямоугольный, пластиковый коннектор. Фиксируется он надежно и просто, с автоматическим отключением механизма фиксирования при извлечении. Очень популярен, однако в основном его применяют на статичных объектах. Лучший выбор для многопортовых соединений;

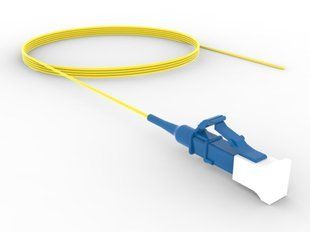

  • пигтейл lc – уменьшенный вариант типа SC. Выполнен в пластиковом корпусе с прямоугольным профилем и защелкой для фиксации. Для извлечения защелку требуется прижимать. Хорошо подходят для высокоплотных подключений к патч-панелей, дуплексного исполнения;
  • пигтейл fc – форма округлая с коннектором из металла. Фиксация происходит посредством накидной резьбовой гайки, обеспечивая максимально прочную фиксацию. Идеален для соединения систем, используемых в местах с высокой вероятностью вибраций, ударов, механических повреждений;
  • пигтейл st – круглый, металлический коннектор. Фиксируется байонентным замком. Ключ при провороте входит в пас, надежно закрепляясь в розетке. Этот тип устройств весьма долговечен, однако при этом очень чувствителен к вибрации.

Какие типы шлифовки пигтейлов используют?

Различается пигтейл волоконно оптический и по типу шлифовки. От вида и качества шлифовки зависит уровень сохранения качества сигнала. Выделяют два распространенных типа устройств:

  • пигтейл apc – степень отражения производится под восьмиградусным углом, что позволяет ее минимизировать до предельного уровня, увеличивая качество сигнала. Но есть в устройстве и минус – его торец узкоспециализирован, тогда как тип upc более универсален.
  • пигтейл upc - обладает прямым торцом с округленными краями, благодаря чему центральная часть особенно плотно прилегает к контакту и обеспечивает самое высокое качество трансляции сигнала.

Одномодовый и многомодовый пигтейл - в чем разница?

Цена пигтейла часто ориентирована на спецификацию кабелей. По принципу функционирования и диаметру волоконного сегмента их делят на два типа:

  • пигтейл одномодовый – имеет меньший диаметр оптоволокон, гарантирует трансляцию сигнала без вмешательства межмодовых дисперсий.
  • пигтейл многомодовый – обладает большим диаметром оптических волокон, может вызывать появление межмодовых дисперсий.

Чаще всего набор цветных пигтейлов различается именно по типу кабеля. Одномодовые обычно реализуются в желтом окрасе, а многомодовые в оранжевом. Хотя также можно найти и иные цветовые решения.

Собираясь создать оптический кросс с пигтейлами, важно принимать в расчет условия, в которых они будут эксплуатироваться, и требования, которые им будут предъявлены.

Где купить оптические пигтейлы в Киеве и Украине?

Купить кабели пигтейл в Киеве Вы можете в нашем интернет-магазине Comtrade.ua. Нашим клиентам из Киева мы предлагаем курьерскую доставку по городу либо самовывоз из нашего офиса возле метро Левобережная.

Клиентам из Одессы, Харькова, Запорожья, Днепра, Львова, Винницы, Черновцов и других городов Украины мы отправляем товары службой «Новая Почта». Для юридических лиц возможна оплата безналичным платежом.

Отличия и преимущества пигтейлов

Для развертывания локальных сетей различного масштаба применяются различные оптоволоконные кабели, которые отличаются длиной, количеством волокон, а также типом коннекторов. Довольно часто для прокладки сетей применяются оптические пигтейлы — опто-волоконные кабели, которые имеют коннектор только на одном конце. Магазин Comtrade предлагает пигтейл купить в Украине, выбрав среди большого ассортимента модификаций.

Оптические пигтейлы

В чем заключается отличие пигтейлов?

Поскольку в пигтейле есть только один коннектор, такой кабель может подсоединяться одним концом к сетевому устройству, а другим - с оптоволоконным кабелем. Пигтейлы применяются для прокладки оптических кабелей, с использованием механических сплайсов или сварки.

Оптические пигтейлы позволяют решать различные задачи при прокладке оптоволоконных сетей:

  • позволяют устанавливать эффективное соединение между различными кабельными линиями и устройствами сети;
  • при подключении пигтейла к оптическому кабелю на последнем устанавливается коннектор конкретного типа;
  • пигтейлы применяются при коммутации между активным и пассивным оборудованием оптоволоконной сети;
  • помогают рационально расположить устройства внутри телекоммуникационных шкафов или стоек;
  • упрощают монтажные процессы в сети;
  • пигтейлы часто применяются для ликвидации порывов и других нарушений в оптических каналах связи.

Основные разновидности пигтейлов

При выборе оптимальной модификации пигтейлов, нужно учитывать ключевые параметры.

По свойствам передачи света, пигтейлы различают одномодовые и многомодовые.

Одномодовые пигтейлы имеют оболочку желтого цвета, оптическую сердцевину небольшого диаметра, как правило, 9 микрометров. Такой кабель может одновременно пропускать только один световой поток, благодаря ему на него не влияет эффект межмодовой дисперсии. Применять одномодовые пигтейлы можно в сетях, работающих на дальние дистанции более одного километра.

Многомодовые пигтейлы имеют синюю или оранжевую оболочку, отличаются утолщенной серединой, диаметром до 62.5 микрометра. Такие кабели могут пропускать сразу несколько потоков света, отличаются увеличенной пропускной способностью. Такая особенность делает кабель уязвимым к межмодовой дисперсии, поэтому такие кабели применяются только для небольших дистанций.

Пигтейлы

По типу коннекторов пигтейлы могут иметь маркировку SC, LC, ST и FC. Два первых типа — пластиковые коннекторы с автоматическим механизмом фиксации в разъеме. Адаптеры SC и LC имеют практически идентичную конструкцию, однако отличаются размером, последние немножко меньше, поэтому подходят для устройств, где порты расположены вплотную друг к другу.

Коннекторы ST и FC изготавливаются из металла, имеют ручные механизмы фиксации (поворотное штыковое и резьбовое соответственно). Такие коннекторы гарантируют максимально надежное соединение с гнездами.

Выбрать необходимый пигтейл для вашей сети вам помогут консультанты магазина Comtrade.
