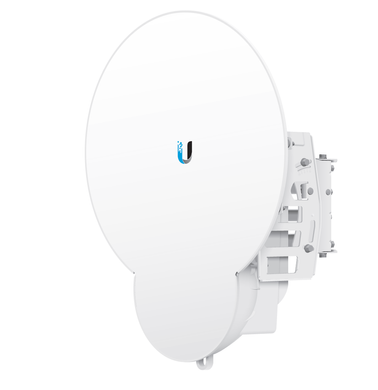

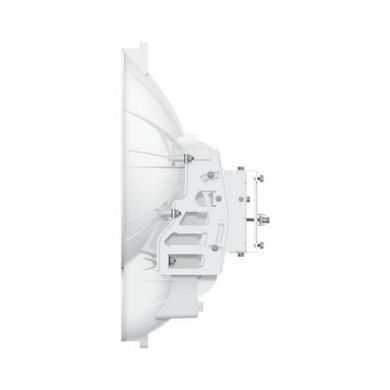

Модель AF-24HD виробництва Ubiquiti є надпродуктивною радіосистемою для організації бездротового з'єднання на значні відстані. Ця модель призначена для установки поза приміщеннями і може забезпечити сигнал на відстані до 13 км. Виконано пристрій у надійному корпусі і може монтуватися на стовпи і телекомунікаційні вишки, в комплекті є необхідні кріплення. Працює дана модель з підтримкою діапазону 24 GHz, який можна не ліцензувати в деяких країнах (в Україні ліцензія все ж таки потрібна). Пропускна здатність бездротового з'єднання становить значних 2 Гбіт/с. Модель AF-24HD має спрямовані потужні антени з коефіцієнтом посилення 33/40 дБі, а потужність радіомодуля становить 20/33 дБм. Також на борту є гігабітний порт. Модель AF-24HD оснащена повним набором актуальних протоколів захисту, а також широким спектром параметрів мережі.

Діапазон робочих частот

• 24. 05 –24. 25 ГГц

Габарити

• 593 x 768 x 370 мм

Вага

• 17,3 кг

Максимальна споживана потужність

• <50 Вт

Джерело живлення

• 50 В, 1. 2 А PoE GigE адаптер (йде в комплекті)

Спосіб живлення

• Пасивне Живлення через Ethernet (PoE, 42-58 В, постійний струм [DC])

Сертифікати

• CE, FCC, IC

Монтаж

• На трубу комплектується необхідними кріпленнями

Робочі температури

• від -40 до 55°C

Індикатори

• Швидкість порту даних
• З'єднання/активність порту даних
• Швидкість порту управління
• Статус активності порту управління
• GPS-синхронізація
• Режим модуляції
• Master/Slave
• Рівень сигналу
• Дворозрядний світлодіодний дисплей, калібрований в дБм

Інтерфейси Ubiquiti airFiber HD

• Data Port (порт даних) 1х 10/100/1000 Ethernet Port
• Configuration Port (порт управління) 1х 10/100 Ethernet Port
• Auxiliary Port (допоміжний порт) 1х RJ-12 Alignment Tone Port

Система Ubiquiti airFiber HD

• Максимальна пропускна здатність більше 2 Гбіт/с
• Максимальна дальність більше 20 км
• Пакетна продуктивність понад 1 мільйон на секунду
• Шифрування: 128-Bit AES
• Пряма корекція помилок: 164/205
• Циклічний префікс: 1/16 Фіксований
• Співвідношення Uplink/Downlink: Фіксовано 50%

Синхронізація часу

• За допомогою GPS

ЕІІМ

• 33 дБм (FCC/IC), 20 дБм (CE)

Точність підтримання частоти

• +/-2,5 ppm без GPS-синхронізації
• +/- 0,2 ppm з GPS-синхронізації

Ширина смуги пропусканняя каналу

• 100 МГц

Робочі канали

• 24. 1 ГГц, 24. 2 ГГц

Модуляція

• 256QAM MIMO
• 64QAM MIMO
• 16QAM MIMO
• QPSK MIMO
• QPSK SISO

Посилення антени

• 33 дБі (TX), 40 дБі (RX)

Ширина діаграми спрямованості антени

• <3. 5°

Співвідношення вперед-назад

• 70 дБ

Поляризація

• Подвійна похила поляризація

Взаємне придушення перешкод (Cross-Polarity)

• 28 дБ
