Тип пристрою

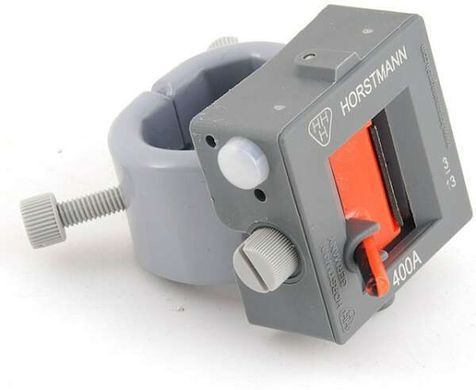

• Роторний індикатор короткого замикання (ІКЗ) для кабельних ліній діаметром 20-30 мм

Призначення

• Призначений для сигналізації протікання струмів короткого замикання в кабельній лінії, що захищається. Струм спрацьовування дорівнює 200А. Доступні та інші струми до 2000А. Встановлення декількох пристроїв у мережі дозволяє проводити локалізацію ділянки мережі, що містить коротке замикання.

Особливості

• Механічна конструкція

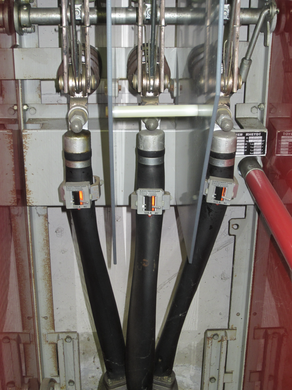

• Установка на кабелі або струмопровідні шини
• Індикація за допомогою поворотного ротора
• Ручне скидання спрацюваного положення
• Підходить для дооснащення

Характеристики

• Струм спрацьовування при короткому замиканні I>> 150 - 2000 А (заводська установка)
• Час спрацьовування tl>> 100 мс при номінальному значенні спрацьовування
• Похибка ± 10%
• Відновлення: ручне відновлення за допомогою ізолюючої штанги
• Матеріал: корпус та гвинти кріплення виготовлені з поліаміду, хомут виготовлений із феромагнітної сталі
• Діапазон робочих температур від -40 до +85°C
