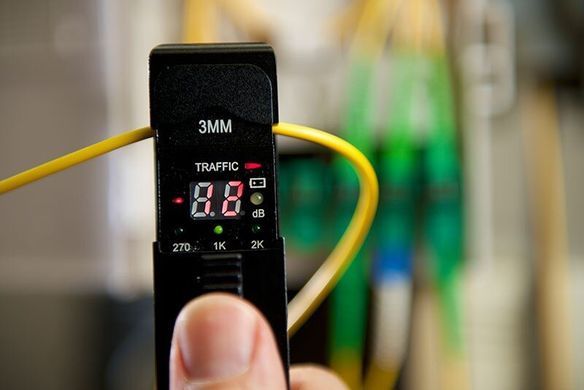

Greenlee FI-100 KIT - індикатор активного волокна нового покоління. Він здатний ідентифікувати активне волокно в пучку, визначити потужність та напрямок поширення оптичного сигналу. А завдяки світлодіодній та звуковій індикації наявності модульованого сигналу на частотах 270 Гц, 1 кГц, 2 кГц Greenlee FI-100 KIT, спільно з джерелом модульованого сигналу, може використовуватися для "продзвонювання" довгих оптичних ліній.

FI-100 компактний, функціональний та зручний. Він сумісний з волокном у 250/900 мікронному буфері, стрічковими волокнами (MPO), а також із патч-кордами в оболонці 2-3 мм. Для цього використовуються спеціальні насадки, що входять до комплекту FI-100 KIT.

Тип пристрою

• індикатор активного волокна нового покоління

Призначення

• ідентифікує активне волокно в пучку, визначає потужність і напрямок розповсюдження оптичного сигналу, спільно з джерелом модульованого сигналу, може використовуватися для "продзвонювання" довгих оптичних ліній

Сумісність

• сумісний з волокном у 250/900 мікронному буфері, стрічковими волокнами (MPO), а також з патч-кордами в оболонці 2-3 мм. Для цього використовуються спеціальні насадки, що входять до комплекту FI-100 KIT

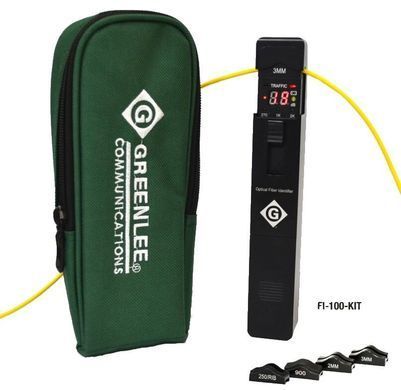

Комплект поставки OFI-3

• індикатор активного волокна
• кришка для запобігання проникненню світла у фото приймач
• адаптер для роботи з волокном в оболонці 250 мкм та стрічковими волокнами
• адаптер для роботи з волокном в оболонці 900 мкм
• адаптер для роботи з волокном в оболонці 2 мм
• адаптер для роботи з волокном в оболонці 3 мм
• адаптер для роботи із стрічковим волокном
• посібник користувача
• м'яка сумка для транспортування з кріпленням на пояс
• батарея типу ААА

Функціональні можливості

• визначення наявності сигналу в оптичному волокні
• визначення напрямку поширення сигналу
• вимірювання потужності сигналу в діапазоні від -50 дБм до +10 дБм
• світлодіодна та звукова індикація година тоти модуляції 270 Гц, 1 кГц, 2 кГц
• малі внесені втрати
• робота з волокнами в оболонці 250 мкм, 900 мкм, 2 мм, 3мм, стрічковими з'єднувальними кабелями (MPO )

Робочий діапазон довжин хвиль

• 800 - 1700 нм

Ідентифікована частота модульованого сигналу

• 270 Гц ±5%, 1кГц ±5%, 2 кГц ±5%

Діапазон потужностей сигналу для індикації модульованого тонального сигналу

• Ø0. 9, Ø2. 0, Ø3. 0: 30 до 0 дБм (270 Гц, 1 кГц), -25 до 0 дБм (2 кГц)
• Ø0. 25: -25 до 0 дБм (1 кГц, 2 кГц), -20 до 0 дБм (2 кГц)

Тип детектора

• 1 мм InGaAs

Тип адаптера

• Ø0. 25 (застосовується для роботи з волокном у буфері 250 мкм та стрічковими волокнами)
• Ø0. 9 (застосовується для роботи з воло кном у буфері 900 мкм)
• Ø2. 0 (застосовується для роботи з волокном в оболонці 2,0 мм)
• Ø3. 0 (застосовується для роботи з волокном в оболонці 3,0 мм)
• стрічкове волокно

Індикатори, що вказують напрямок поширення сигналу

• світлодіоди вліво та вправо

Діапазон потужностей сигналу для визначення його напрямку

• від -46 до 10 дБм (1310 нм)
• від -50 до 10 дБм (1550 нм)

Діапазон вимірювання потужності сигналу

• від -50 до +10 дБм

Внесені втрати (типові/максимальні)

• 0. 3/0. 8 дБ на 1310 нм
• 1. 5/2. 5 дБ на 1550 нм

Живлення

• 2 батареї типу ААА

Умови експлуатації

• температура експлуатації -10 до +60ºC
• температура зберігання -25 до +7 0ºC

Габарити

• 196 х 30. 5 х 27 мм

Вага

• 195 г
