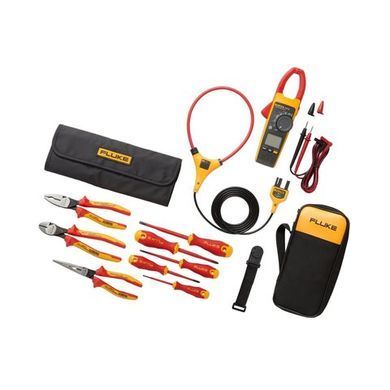

Комплект Fluke IB376KEUR призначений для роботи з високовольтним обладнанням та його діагностикою, ремонту та регулювання електромереж.
True RMS-струмовимірювальні кліщі Fluke 376 FC гарантують точні показання навіть при вимірюванні великих значень струму. Автоматичне збереження пікових значень разом із функцією вимірювання пускового струму допомагають у пошуку короткочасних аномалій.
Гнучкий струмовий давач IFlex розширює робочий діапазон до 2500 А та дозволяє інспектувати провідники у місцях великого скупчення комунікацій.
Діелектричні інструменти набору мають ергономічне руків'я, яке адаптується до руки користувача, тим самим полегшуючи роботу та зменшуючи втому зап’ястка. У викрутках з оптимальним крутним моментом передбачені отвори для підвішування та форма, що запобігає перекочуванню. Три різновиди плоскогубців оснащені захисним бар’єром для пальців, який запобігає зісковзуванню руки в бік провідника та враженню електричним струмом. Інструменти виготовлені з хром-молібден-ванадієвої сталі, стійкої до корозії.
Особливості
- Вимірювання AC/DС-струму до 1 000 А та напруги до 1 000 В.
- Вбудований фільтр низьких частот і надсучасна технологія обробки сигналів дозволяє використовувати прилад у середовищах з сильними електричними завадами та отримувати стабільні результати.
- Діапазон вимірювань 500 мВ постійного струму для під'єднання додаткового обладнання.
- Запатентована технологія вимірювань пускового кидка відфільтровує завади та вимірює пусковий струм двигуна так, як його сприймає захист електричного кола.
- Великий дисплей з підсвічуванням автоматично встановлює правильний діапазон вимірювань, що позбавляє необхідності змінювати положення перемикача при проведенні вимірювань.
- Сумісність із мобільним застосунком Fluke Connect, можливість зберігання показань безпосередньо у телефоні чи хмарному сховищі.
- Інструменти: 1000 В (АС), 1500 В (DC)
- пласкі викрутки (3 шт.): різна довжина руків’я та ширина наконечника
- хрестоподібні викрутки (2 шт.): розміри наконечників №1 і №2
- довгогубці
- діагональна фреза
- плоскогубці
Технічні характеристики
| Електричні характеристики | |||||
|---|---|---|---|---|---|
| Змінний струм через затискач | |||||
| Діапазон | 999,9 А | ||||
| Роздільність | 0,1 А | ||||
| Похибка | 2% ± 5 цифр (10-100 Гц) 2,5% ± 5 цифр (100-500 Гц) | ||||
| Коефіцієнт форми (50/60 Гц) | 3 при 500 А 2,5 при 600 А Додайте 2% для коефіцієнта форми >2 | ||||
| Вимірювання змінного струму з допомогою гнучкого струмового пробника | |||||
| Діапазон | 2500 А | ||||
| Роздільність | 0,1 А (≤ 600 А) 1 А (≤ 2500 А) | ||||
| Похибка | 3% ± 5 цифр (5 – 500 Гц) | ||||
| Коефіцієнт форми (50/60 Гц) | 3,0 при 1100 А 2,5 при 1400 А 1,42 при 2500 А Додайте 2% для коефіцієнта форми >2 | ||||
| Відстань від оптимального положення | i2500-10 Flex | i2500-18 Flex | i2500-36 Flex | Error | |
| A | 0,5 дюймів (12,7 мм) | 1,4 дюйма (35,6 мм) | 4,8 дюйма (122,2 мм) | ±0,5% | |
| B | 0,8 дюйма (20,3 мм) | 2,0 дюйми (50,8 мм) | 5,3 дюйма (133,6 мм) | ±1,0% | |
| C | 1,4 дюйма (35,6 мм) | 2,5 дюйми (63,5 мм) | 5,8 дюйма (147,6 мм) | ±2,0% | |
| Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури. | |||||
| Постійний струм | |||||
| Діапазон | 999,9 А | ||||
| Роздільність | 0,1 А | ||||
| Похибка | 2% ± 5 цифр | ||||
| Напруга змінного струму | |||||
| Діапазон | 1000,0 В | ||||
| Роздільність | 0,1 В (≤600,0 В) 1 В (≤1000 В) | ||||
| Похибка | 1,5% ± 5 цифр (20 – 500 Гц) | ||||
| Напруга постійного струму | |||||
| Діапазон | 1000,0 В | ||||
| Роздільність | 0,1 В (≤600,0 В) 1 В (≤1000 В) | ||||
| Похибка | 1% ± 5 цифр | ||||
| мВ постійного струму | |||||
| Діапазон | 500,0 мВ | ||||
| Роздільність | 0,1 мВ | ||||
| Похибка | 1% ± 5 цифр | ||||
| Вимірювання частоти з допомогою затискача | |||||
| Діапазон | 5,0–500,0 Гц | ||||
| Роздільність | 0,1 Гц | ||||
| Похибка | 0,5% ± 5 цифр | ||||
| Рівень запуску | 5–10 Гц, ≥10 A 10–100 Гц, ≥ 5 A 100 – 500 Гц, ≥10 А | ||||
| Вимірювання частоти з допомогою гнучкого струмового пробника | |||||
| Діапазон | 5,0–500,0 Гц | ||||
| Роздільність | 0,1 Гц | ||||
| Похибка | 0,5% ± 5 цифр | ||||
| Рівень запуску | 5 – 20 Гц, ≥ 25 А 20–100 Гц, ≥ 20 A 100–500 Гц, ≥ 25 A | ||||
| Опір | |||||
| Діапазон | 60 кОм | ||||
| Роздільність | 0,1 Ом (≤ 600 Ом) 1 Ом (≤ 6000 Ом) 10 Ом (≤ 60 кОм) | ||||
| Похибка | 1% ± 5 цифр | ||||
| Ємність | |||||
| Діапазон | 1000 мкФ | ||||
| Роздільність | 0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ) | ||||
| Похибка | 1% ± 4 цифри | ||||
| Загальні характеристики | |||||
| Максимальна напруга між будь-якою клемою та заземленням | 1 000 В | ||||
| Габарити | 249 мм × 85 мм × 45 мм | ||||
| Вага | 395 г | ||||
| Ширина розкриття затискача | 34 мм | ||||
| Діаметр гнучкого струмовимірювального давача | 7,5 мм | ||||
| Довжина кабелю гнучкого струмовимірювального давача (від головки до електронного роз'єму) | 1,8 м | ||||
| Робоча температура | 10°C – +50°C | ||||
| Температура зберігання | –40°C – +60°C | ||||
| Робоча вологість (без конденсації, при <10°C) | ≤ 90% відн. вол. (при 10°C – 30°C) ≤ 75% відн. вол. (при 30°C – 40°C) ≤ 45% відн. вол. (при 40°C – 50°C) | ||||
| Робоча висота | 2000 метрів | ||||
| Висота над рівнем моря при зберіганні | 12 000 метрів | ||||
| Живлення | 2 AA, NEDA 15А, IEC LR6 | ||||
| Електромагнітна сумісність | |||||
| Міжнародні стандарти | IEC 61326-1: портативне обладнання, електромагнітне середовище, IEC 61326-2-2 CISPR 11: група 1, клас А | ||||
| Корея (КСС) | Обладнання класу А (промислове устаткування мовлення та зв'язку) | ||||
| США (FСС) | 47 CFR 15 підрозділ В. Прилад звільняється від ліцензування згідно з пунктом 15.103 | ||||
| Відповідність стандартам безпеки | IEC 61010-1, ступінь забруднення 2 IEC 61010-2-032: CAT III 1000 В / CAT IV 600 В IEC 61010-2-033: CAT III 1000 В / CAT IV 600 В | ||||
| Радіочастотна сертифікація | Ідентифікатор FCC: T68-FBLE IC:6627A-FBLE | ||||
| Температурні коефіцієнти | Додайте 0,1 × нормована похибка для кожного градуса C понад 28° C або менше 18°C | ||||
| Інструменти | |||||
| Викрутки | ISLS3: 2.5 × 75 мм ISLS5: 4 × 100 мм ISLS8: 6 × 125 мм IPHS1: №1, 75 мм IPHS2: №2, 100 мм | ||||
| Довгогубці INLP8 | 200 мм | ||||
| Діагональна фреза INDC8 | 200 мм | ||||
| Плоскогубці INCP8 | 200 мм | ||||
