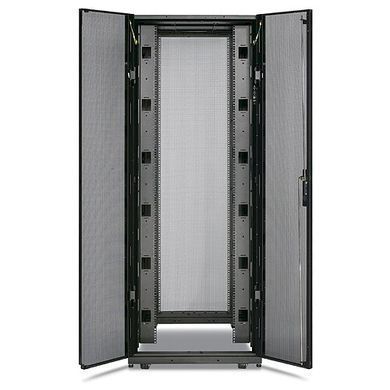

Висока та широка серверна стійка 48U з розширеними можливостями укладання кабелів для встановлення додаткового обладнання, розміщення серверів високої щільності та мережевих пристроїв.

Монтажні елементи та інструменти для встановлення шаф

Всі шафи стандартно комплектуються набором монтажних елементів для встановлення ІТ-обладнання та інструментами для найпростішої установки шаф.

Напрямні для монтажу обладнання інтегруються з системами комутації кабелів

Напрямні для встановлення обладнання включають монтажні отвори 0U поруч із монтажним простором EIA 19", що дозволяють встановлювати системи вставок для кабелів передачі даних APC без посадкових місць для обладнання. Шафи серій AV та Networking не мають отворів для кабелів передачі даних. З цими шафами можна використовувати інші додаткові компоненти висотою 1U, 2U та 0U (для задньої шафи).

Підтримка болтів з вушами на рівні каркасу шафи

Отвори для болтів на верхній поверхні шафи дозволяють піднімати його з метою переміщення та встановлення, використовуючи підйомні механізми з болтами з вушами. Докладні відомості про вимоги до болтів з вушами та обмеженнями по вазі шаф див. у доданій до шафі користувача документації.

Кришка, що легко знімається для доступу до кабелів

Дах кріпиться на простих шарнірах з висувним стрижнем, які дозволяють легко знімати його для отримання доступу до обладнання в процесі його установки або навіть коли кабелі вже підключені та пропущені через отвори. Знятий дах можна перевернути, щоб змінити положення більших отворів для роз'ємів та вилок розподілу живлення.

Бічні панелі половинної висоти та додатковий компонент із закритими щітками отворами для кабелів

Швидкознімні бічні панелі мають половинну висоту для зменшення розмірів та ваги та полегшення маніпуляцій та доступу до обладнання. Бічні панелі замикаються за допомогою ключа від дверей. Доступні бічні панелі із закритими щітками отворами для протягування кабелів у сусідні стійки поруч із збереженням правильного потоку повітря.

Дверцята швидко знімаються

Передні двері можна перенавісити на інший бік. Крім того, передню та задні двері можна поміняти місцями. Двері легко знімаються простим натисканням.

Вигнуті передні дверцята з перфорацією

Перфорація в передніх та задніх дверях забезпечує вентиляцію серверів та мережевого обладнання. Перфорована частина передньої дверцята має вигнуту форму для збільшення площі поверхні та кількості та площі отворів.

Отвори для кабелів із попередньо встановленими щітками

Кабелі можна виводити через великі отвори в даху. Конструкція забезпечує вільний доступ до кабелів через фальшпідлогу. У даху є зміщені до передньої поверхні шафи отвори із щітками для протягування кабелів без порушення повітряної ізоляції.

Конструкція розрахована на підвищення структурної стійкості

Конструкція рами, монтажні напрямні та ролики витримують статичне навантаження (при використанні регульованих ніжок) до 1364 кг (3000 фунтів) та динамічне навантаження (при використанні роликів) до 1023 кг (2250 фунтів). Шафи пройшли випробування та були схвалені для використання з низкою кріпильних аксесуарів для відповідності різним вимогам до сейсмостійкості.

Інтегроване заземлення

Верхні та бічні панелі, а також передні та задні двері електрично з'єднані з каркасом серверної стійки. На рамі передбачено вісім різьбових вставок для приєднання зовнішнього провідника.

Транспортувальні ролики стандартного профілю та регульована опора, що вирівнює

У стандартну комплектацію шаф входять ніжки з регулювальними гвинтами та ролики. Ніжки можна швидко відрегулювати за допомогою викрутки або дриля, не залазячи під шафу з гайковим ключем.

Подвійні задні дверцята

Двостулкові задні двері покращують доступ і зручність обслуговування встановленої в стійці апаратури. Використання таких дверей дозволяє заощаджувати площу приміщення. Для відкриття дверей необхідно передбачити вільний простір шириною всього 279 мм (11 дюймів).

Вбудована з'єднувальна арматура з регулюванням під шафи різної ширини

У шафах одразу встановлена кріпильна арматура, що дозволяє з'єднувати встановлені в ряд шафи та надавати їм додаткову стійкість. Попередньо кріпильна арматура включає отвори для з'єднання сусідніх шаф у центрі на 600 мм або 24" (залежно від планування).

Тип пристрою

• Широка шафа (серверна стійка) NetShelter SX з розширеними можливостями укладання кабелів

Призначення

• для встановлення додаткового обладнання, розміщення серверів високої щільності та мережевих пристроїв

Конструкція

• Можливість зняття бічних стінок
• Можливість зняття задньої стінки
• Кабельне введення через верхню кришку або основу шафи
• Замки відкриваються тим самим ключем, що і замки на дверях
• Дверцята: передні дверцята можуть навішуватися як з правого, так і з лівого боку. Можлива заміна місцями передніх та задніх дверей. Дверцята легко знімаються
• Заземлення: дах, бічні панелі та дверцята заземлені на корпус шафи. 8 додаткових заземлювальних контактів на корпусі для заземлення додаткового обладнання
• Охолодження: перфоровані передні та задні двері

Ширина стійки

• 19"

Монтаж

• Максимальна глибина монтажу 91. 5 см
• Мінімальна глибина монтажу 10. 31 дюймів

Навантажувальна здатність

• по динамічному навантаженню 1022. 73 кг
• по статичному навантаженню 1363. 64 кг

Клас захисту

• IP 20

Відповідність вимогам

• UL 2416, UL 60950-1

Розміри

• Максимальна висота 2258 мм
• Максимальна ширина 750 мм
• Максимальна глибина 1070 мм
• Висота стійки 48U

Маса нетто

• 169. 09 кг

Колір

• чорний
