Обзор рации Motorola DP4400e VHF
Motorola выпустила серию DP4000e – это линейка цифровых устройств, совместимых со стандартами ETSI DMR. Она включает модель Motorola DP4400e (VHF).
Данная модель младшая в линейке, без дисплея и клавиатуры, но при этом в ней доступны все основные возможности линейки MOTOTRBO.

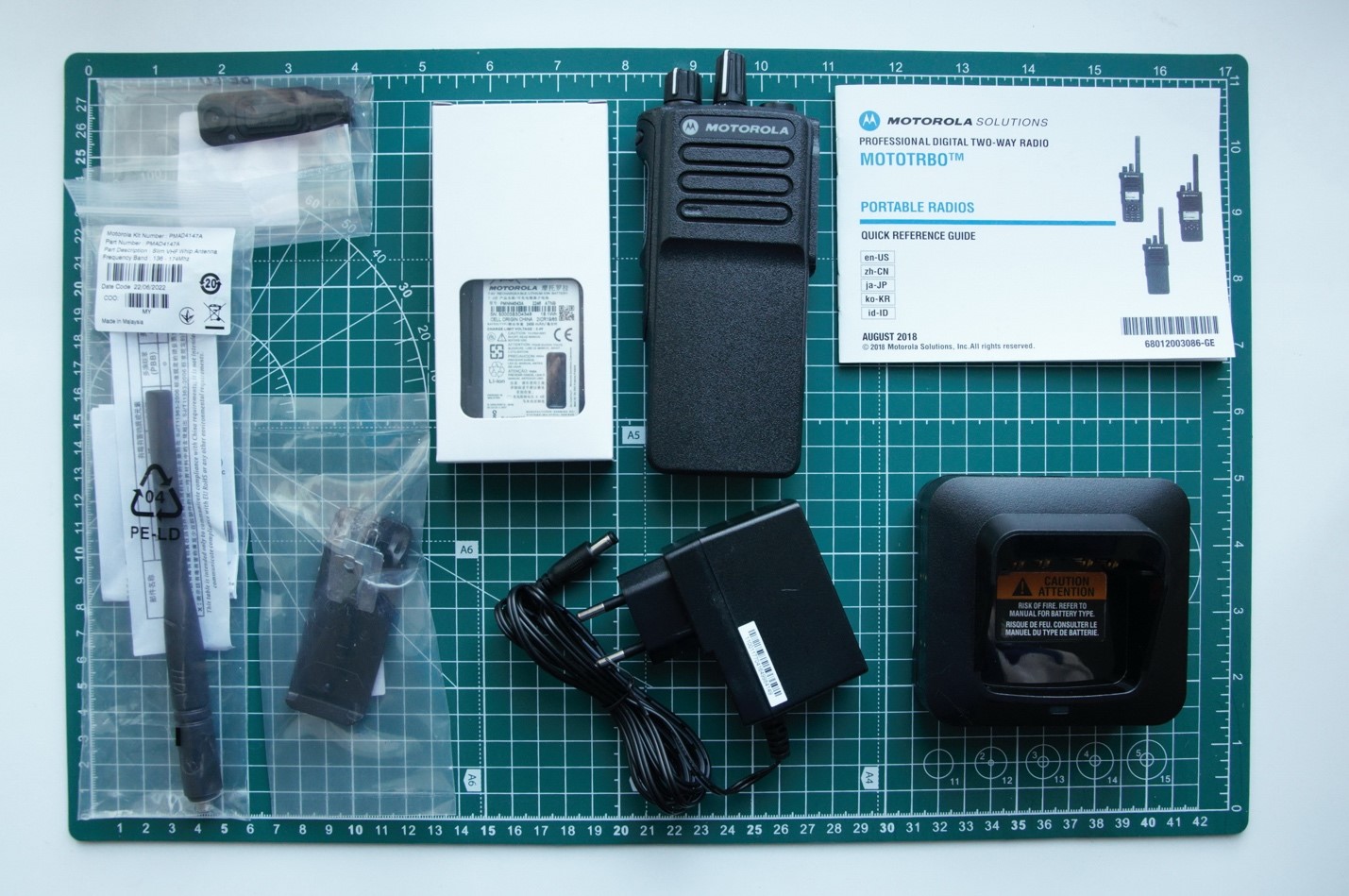

Комплектация данной радиостанции включает: саму радиостанцию, аккумуляторную батарею (АКБ), инструкцию пользователя, зарядное устройство, антенну, клипсу крепления и крышку для универсального разъема (рис. 1).
рис. 1

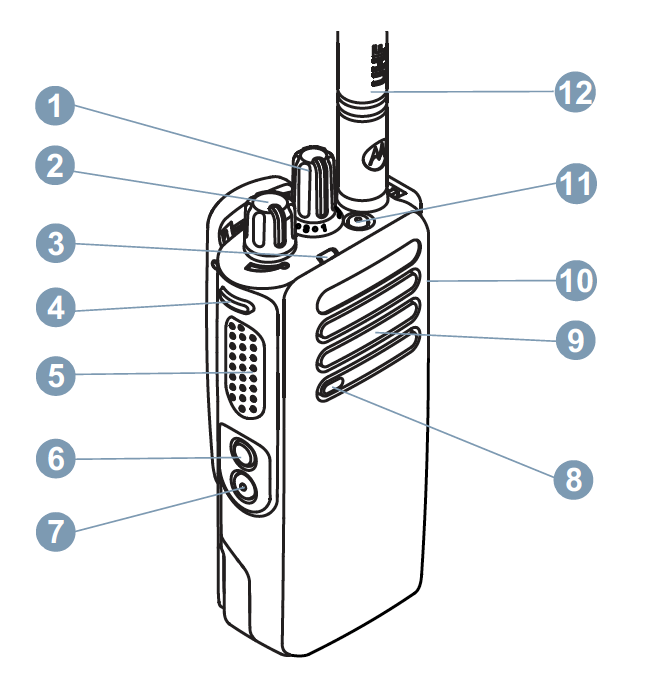

Посмотрим на модули и органы управления, которыми оснащена наша радиостанция (рис. 2).
рис. 2
- Ручка выбора каналов
- Регулятор громкости/ручка включения/выключения
- Светодиодный индикатор
- Боковая программирующая клавиша 1
- Клавиша PTT (Push-To-Talk)
- Боковая программирующая клавиша 2
- Боковая программирующая клавиша 3
- Микрофон
- Динамик
- Универсальный разъем для аксессуаров
- Клавиша экстренного режима
- Антенна
Функционал радиостанции Motorola DP4400e VHF
Motorola DP4400e имеет хороший арсенал современных функций, включающий в себя:
- Перенаправление звука
Перенаправление звука на встроенный динамик радиостанции или динамик проводного аксессуара.
- Подключение и отключение Bluetooth
Поиск и подключение к Bluetooth. Выключение всех текущих соединений Bluetooth между радиостанцией и всеми устройствами Bluetooth.
- Экстренный режим
Инициирование или отмена экстренного режима связи в зависимости от программных настроек.
- Функция интеллектуального аудио
Включение и выключение функции интеллектуального аудио.
- АРУ микрофона
Включение и выключение автоматической регулировки усиления (АРУ) встроенного микрофона.
- Доступ одним нажатием
Непосредственное выполнение предварительно настроенного широковещательного, приватного, телефонного или группового вызова, а также отправка оповещения о вызове или шаблоне текстового сообщения.
- Конфиденциальность
Включение и выключение функции конфиденциальности.
- Сброс домашнего канала
Установка нового домашнего канала.
- Информация о зоне
Воспроизведение голосовых сообщений для текущей зоны, если функция голосовых объявлений включена.
- Телеметрическое управление
Управление исходящим контактом от местной или удаленной радиостанции.
- Переключение уровней приоритетов звонков
Возможность переключения радиостанции в режимы высокого/стандартного приоритета.
- Улучшение качества звучания
Включение или выключение функции улучшения звучания языка.
- Голосовые объявления вкл/выкл
Включение и выключение голосовых объявлений.
- Wi-Fi
Включение и выключение Wi-Fi.
Индикаторы рации Motorola DP4400e VHF и их обозначение
В этом разделе мы рассмотрим индикаторы состояния и тональные сигналы, которые имеет наша радиостанция Motorola DP4400e.
Светодиодный индикатор отображает состояние радиостанции.
Мигает красным:
- Радиостанция не прошла автотестирование при включении питания;
- Радиостанция принимает или посылает передачу в экстренном режиме;
- Радиостанция передает сигнал при низком уровне заряда аккумулятора;
- Радиостанция перемещена за пределы допустимого диапазона при настройке системы автоматического оповещения;
- Включен режим без звука.
Непрерывный зеленый:
- Радиостанция включается;
- Радиостанция передает сигнал;
- При нажатии на запрограммированную кнопку уровня заряда аккумулятора этот сигнал означает полный заряд аккумулятора;
- Радиостанция отправляет уведомление о вызове или выполняет экстренную передачу.
Мигает зеленым:
- Радиостанция принимает вызов или данные;
- Радиостанция получает беспроводное программирование;
- Радиостанция выполняет поиск активности в эфире.
Дважды мигает зеленым:
- Радиостанция принимает зашифрованный звонок или данные.
Непрерывный желтый:
- Радиостанция находится в режиме обнаружения Bluetooth;
- Указывает достаточный уровень заряда аккумулятора, нажав запрограммированную кнопку уровня заряда аккумулятора.
Мигает желтым:
- Радиостанция еще не отреагировала на уведомление о вызове.
Дважды мигает желтым:
- В радиостанции активирована функция автоматического роуминга;
- Радиостанция выполняет активный поиск нового сайта;
- Радиостанция еще не отреагировала на уведомление о групповом вызове;
- Радиостанция заблокирована.
Тональные сигналы
Ниже приведены тональные сигналы, звучащие в динамике радиостанции:
— Звуковой сигнал высокой тональности
— Звуковой сигнал низкой тональности
Звуковые сигналы выступают в роли звуковых индикаторов, указывая на состояние радиостанции или ее реакцию на полученные данные.
— Непрерывный тональный сигнал. Однообразный звук. Звучит до тех пор, пока не будет выключен
— Периодический тональный сигнал Включается с периодичностью, определяемой настройками радиостанции. Сигнал звучит, прекращается, затем повторяется
— Тональный сигнал, повторяющийся до тех пор, пока не будет выключен пользователем
— Кратковременный тональный сигнал. Звучит один раз в течение периода, определяемого настройками радиостанции
Индикаторные тональные сигналы
Индикаторные сигналы обеспечивают звуковую индикацию состояния радиостанции после выполнения какого-либо действия.
— Тональный сигнал успешного действия
— Тональный сигнал неуспешного действия
Программирование рации Motorola DP4400e VHF
По сравнению с моделью DP4800e функционал DP4400е несколько ограничен, но при этом определенный функционал можно запрограммировать, несмотря на отсутствие блока клавиатуры и экрана.
Основными отличиями DP4400e являются: 16 каналов, отсутствие экрана и клавиатуры, соответственно, невозможно чтение сообщений (отправлять можно только заготовленные на этапе программирования шаблоны, отправка которых предназначена запрограммированным клавишам). Также программируемым клавишам могут назначаться индивидуальные вызовы.

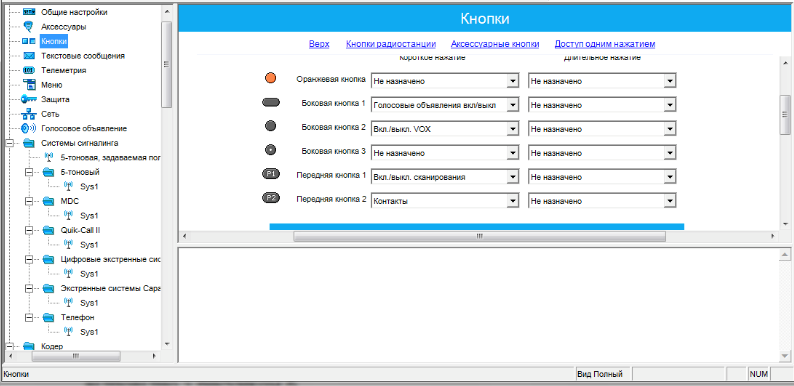

Интерфейс программы доступен на английском и русском языках, мы будем использовать русский язык для понятности. Программирование клавиш портативной радиостанции DP4400e (рис. 3).
рис. 3

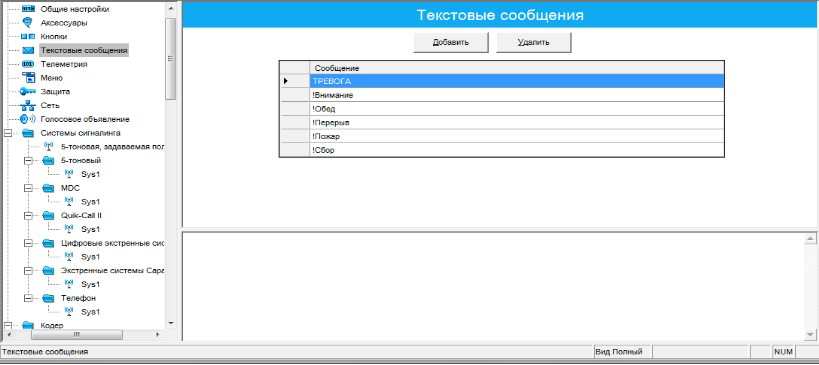

Для модели DP4400 текстовые сообщения можно заготовить пресетом с готовым текстом, так как экран и клавиатура для ввода символов на ней отсутствуют (рис. 4).
рис. 4

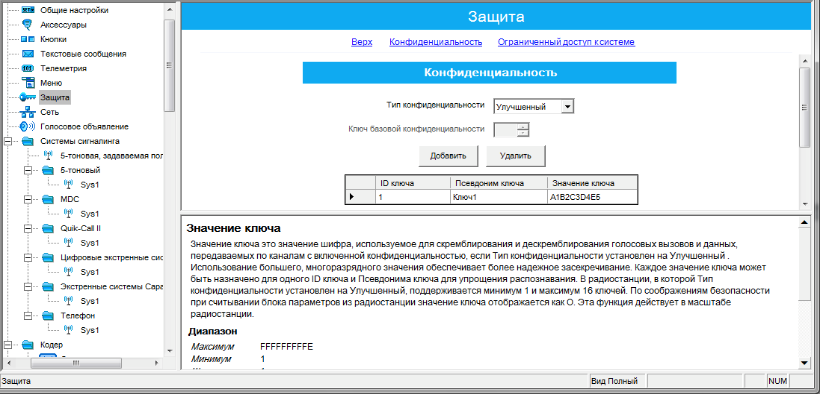

Открытие вкладки «Защита» позволяет активировать/деактивировать функции базового или улучшенного шифрования, добавить/удалить ключи шифрования, установить ID ключа, название (псевдоним) ключа и ввести соответствующее значение ключа соответственно (рис. 5).
рис. 5

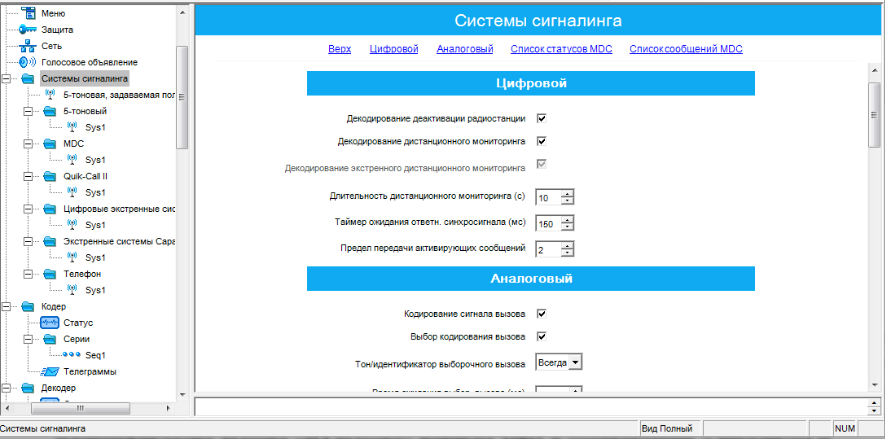

Открытие вкладки «Системы сигналинга» позволяет путем активации соответствующих полей «Декодирование деактивации радиостанции» и «Декодирование дистанционного мониторинга» активировать декодирование команд удаленного прослушивания и удаленного блокирования/разблокирования программируемой радиостанции с определением продолжительности удаленного прослушивания в соответствии с (рис. 6).
рис. 6
Выводы
Цифровая портативная радиостанция Motorola DP4400e обеспечит качественной и надежной радиосвязью сотрудников разных служб предприятий транспорта, общественного порядка и безопасности, промышленных предприятий, строительных, коммунальных и общественных организаций.
Аудиосистема радиостанции DP4400e имеет громкий динамик на передней панели и интеллектуальную систему, регулирующую громкость в соответствии с уровнем шума. Встроенная аудиосвязь через Bluetooth – совместимость с беспроводными аксессуарами. Программы для обработки данных – широкий спектр специализированных программ, в том числе для определения местоположения, передачи данных по каналу Bluetooth и работы с бланками заявок, а также почтовые шлюзы, системы диспетчеризации, телефонии и Man Down. Особенности радиостанции: обмен текстовыми сообщениями; встроенный 5-тональный сигналинг; возможность использования в системах Capacity Plus, IP Site Connect, Linked Capacity Plus; сертификация по стандарту FM; искробезопасность; кнопка экстренного вызова; функция прерывания передачи сигнала Конструкция повышенной прочности – надежная защита от ветра и пыли и способность выдержать нахождение в воде на глубине более одного метра IP68. Базовая или усиленная защита переговоров – встроенное скремблирование для повышения уровня защиты.
Для радиостанции предлагается широкий диапазон аксессуаров стандартного ассортимента (зарядные устройства – стандартные и Impres; аккумуляторы – стандартные, Impres и Factory Mutual; выносные динамики, микрофоны, гарнитуры).
