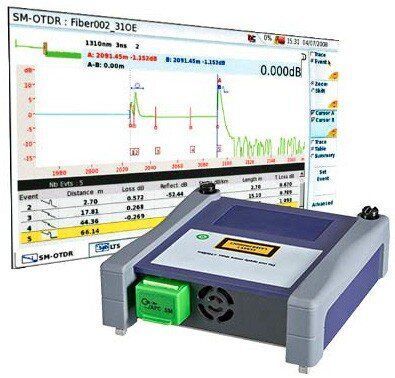

Модуль оптического рефлектометра VIAVI E4138RMP65, длины волн 1310/1550 нм и 1650 нм с фильтром.

Важно: модуль должен быть установлен в одну из платформ (приобретается отдельно):

1. MTS-2000
2. MTS-4000
3. MTS-5800 V2

Оптический рефлектометр позволяет измерить длину оптической линии, расстояние до обрыва, измерить общие потери и километрическое затухание волокна. Вы сможете обнаружить любую неоднородность: сварки, коннекторы, макроизгибы и трещины. Также измеряются все параметры этих неоднородностей: потери, отражения и расстояние до них. Все результаты измерений можно сохранить и вывести в отчет.

Тип устройства

• Модуль рефлектометра 1310/1550 нм, 1650 нм с фильтром (43/41/40 дБ) с опцией источника излучения через OTDR порт

Технические характеристики

• Длина волны рефлектометра: 1310 / 1550 и 1650 нм с фильтром
• Динамический диапазон: 43 / 41 / 40 дБ
• Мертвая зона по событиям (EDZ): 0.8 м
• Мертвая зона по затуханию (ADZ): 4 м
• Безопасность лазера: Class 1
• Единицы измерения длины: Километры, футы, мили
• Показатель переломления: от 1.30000 до 1.70000 с шагом 0.00001
• Количество точек выборки: до 128,000 или до 256,000

Источник излучения

• Выходная мощность источника излучения: −3.5 дБм
• Калиброванные длины волн: 1310/1550/1650 нм

Измерение длины

• Режим: Автоматический или двумя маркерами
• Диапазон отображаемой длины: до 260 км
• Разрешение курсора: 1 см
• Разрешение выборки: 4 см
• Точность: ±1 м ± разрешение выборки ±1.10−5 x длина

Измерение затухания

• Режим: Автомат, ручной, по 2-м и по 5-ти точкам, LSA
• Отображаемый диапазон: от 1.25 до 55 дБ
• Отображаемое разрешение: 0.001 дБ
• Разрешение курсора: 0.001 дБ
• Линейность: ±0.03 дБ/дБ/±0.05 для LA
• Пределы: от 0.01 до 5.99 дБ с шагом 0.01 дБ

Измерение отражения и ORL

• Точность измерения отражений: ±2 дБ
• Отображаемое разрешение: 0.01 дБ
• Пределы: от −11 до −99 дБ с шагом 1 дБ

Оптические интерфейсы

• Сменные адаптеры: FC, SC, DIN, LC (PC или APC) и ST (PC)

Габариты, мм

• 128 х 134 х 40

Вес, кг

• 0,35
