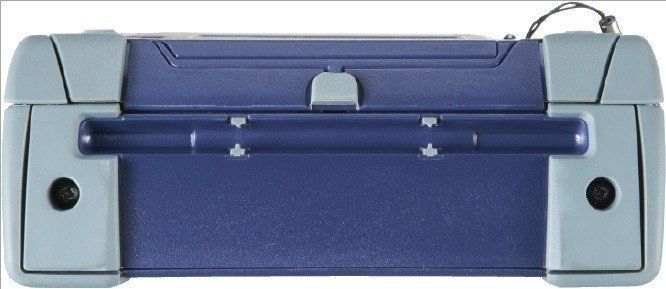

Это устройство, представленное в каталоге нашего интернет-магазина Comtrade, является оптическим рефлектометром от компании VIAVI. Такие устройства предназначены для организации и прокладки оптико-волоконных сетей. Работают они следующим образом: лазерный светодиод в рефлектометре генерирует световой импульс, посылает его через разветвитель по оптическому кабелю, затем импульс возвращается обратно к фотоприёмнику через всё тот же разветвитель и передаёт данные на устройство. За 10-20 секунд измерений рефлектометр обычно посылает несколько тысяч таких световых импульсов для более точных данных. Импульс возвращается обратно, когда достигает либо места полного обрыва кабеля, либо его конца. Данная модель предназначена для работы с одномодовыми оптическими кабелями, поскольку коннекторы данного устройства работают с длинами волн 1310 нм и 1550 нм. Сам рефлектометр способен проработать до 20 часов благодаря встроенному литий-полимерному аккумулятору без питания от сети. Совместим со стандартом электрической безопасности EN60950. Длительность световых импульсов составляет от 5 нс до 20 мкс. Мертвые зоны по отражению и по затуханию составляют 1.35 и 4 метра. Заказать оптический рефлектометр VIAVI в Киеве и других городах Украины по самой выгодной цене Вы можете именно в нашем интернет-магазине Comtrade, предлагающем для своих клиентов самые лучшие сетевые решения.

Тип

• оптический рефлектометр

Дисплей

• 5-дюймовый емкостный цветной сенсорный дисплей (12,5 см)
• разрешение дисплея 800 x 480 W VGA

Интерфейсы

• 2 порта USB 2.0, 1 порт мини-USB 2.0, встроенные Bluetooth и Wi-Fi (опционально, также доступны во внешнем исполнении)

Память

• 10 000 рефлектограмм

Аккумулятор

• литий-полимерный аккумулятор, до 20 часов работы

Источник питания

• адаптер переменного/постоянного тока, входное напряжение 100–250 В переменного тока, 50–60 Гц; 2,5 A макс, выходное напряжение 12 В постоянного тока, 25 Вт

Электрическая безопасность

• совместимо с EN60950

Рефлектометрические измерения (OTDR)

• класс лазерной безопасности (21 CFR) Класс 1
• количество точек данных до 256 000 точек данных
• диапазон отображения от 0,1 км до 260 км
• разрешение выборки 4 см
• точность определения расстояния (±1 м) ± (разрешение выборки) ± (1,10–5 x расстояние), исключая отклонения группового показателя
• разрешение определения затухания 0,001 дБ
• линейность определения затухания ±0,04 дБ/дБ
• центральная длина волны 1310/1550 нм ±20 нм
• динамический диапазон RMS 37/35 дБ
• ширина импульсов от 5 нс до 20 мкс
• мертвая зона по отражению 1,35 м
• мертвая зона по затуханию 4 м
• мертвая зона разветвителя: опция отсутствует
• тип коннектора APC

Источник постоянного излучения

• уровень выходной мощности –3,5 дБм
• долговременная стабильность (8 ч) ±0,05 дБ

Встроенный измеритель мощности (дополнительно)

• режим работы 270, 330, 1 кГц, 2 кГц, тестирование TWIN
• диапазон уровней мощности от 0 до –55 дБм
• калиброванные длины волн 1310, 1490, 1550, 1625 и 1650 нм
• точность измерения ±0,5 дБ

Встроенный визуальный локатор повреждений (дополнительно)

• длина волны 650 нм
• режим излучения постоянный, 1 Гц
• класс лазера 2 по стандартам EN60825-1 и FDA21 CFR Часть 1040.10

Оптический USB микроскоп P5000i (опция)

• увеличение 200/400
• поле обзора (х200): по-горизонтали: 740 мкм, по-вертикали: 550 мкм
• поле обзора (х200) : по-горизонтали: 370 мкм, по-вертикали: 275 мкм
• живое изображение 640 х 480 fps
• порт USB 2.0

• длина шнура 183 см

• сенсор видео-камеры 2560х1920 1/2,5-in CMOS

• минимальный размер загрязнения до 1 мкм

Условия эксплуатации

• t эксплуатации от –20 до +50 °C; t хранения: от –20 до +60 °C
• влажность (неконденсируемая) 95 %

Размер (ВxШxГ)

• 175 x 138 x 57 мм

Вес (с аккумулятором)

• 0,9 кг
