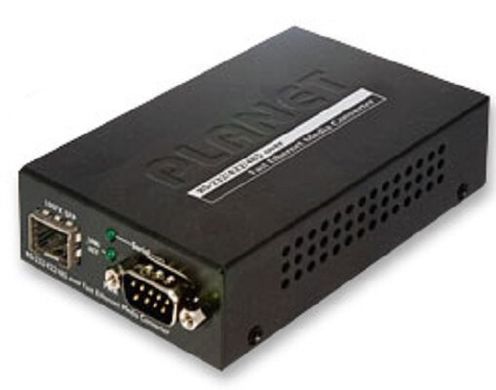

Модель ICS-105A была разработана специалистами компании Planet в качестве надежного и максимально удобного, производительного устройства для обеспечения соединения между медными сетями и оптическими трасса. Устройство оборудовано для этого соответствующими разъёмами — портом RS232/RS-422/RS485, а также слотом SFP под модули оптических трансиверов. Максимальная поддерживаемая скорость при этом составляет 100 Мбит/с. Характеристики оптоволоконного соединения зависят от модели подключаемого тарнсивера.

Последовательный порт

• Интерфейс RS-232 / RS-422 / RS-485

Разъем

• 3-в-1 DB9

Скорость передачи данных

• 300 бит до 921600bps

Характер Бит

• 5,6,7,8

Потоковое управление

• H/W, Нет

Сигналы

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-
• RS-485(2-проводный): Data+, Data-
• RS-485(4-проводный): Tx+, Tx-, Rx+, Rx-

Разъем

• LC Интерфейс

Режим

• Зависит от SFP модуля

Расстояние

• Зависит от SFP модуля

Оптические волны

• Зависит от SFP модуля

Кабель

• Зависит от SFP модуля

Защита

• Встроенная магнитная изоляция 1,5 кв

Светодиодные индикаторы

• Система: Питание
• Оптический Порт: Link / Active
• Последовательный порт (Serial порт Mode (режим порта, RS-232, RS-422 или RS-485

Управление

• Веб-Управления
• PLANET Smart Discovery утилита

Virtual COM Utility Platform Supпортs

• Windows XP
• Windows Server 2003
• Windows 7
• Windows Server 2008
• Windows 8 (необходимо установить последнюю версию WinPcap)
• Windows Server 2012 (необходимо установить последнюю версию WinPcap)

Режим работы

• TCP сервер
• TCP-клиент
• UDP клиент
• Виртуальный COM
• Сервер Telnet
• Парное Соединение-Локальная(Мастер)
• Пара Подключение-Pemote(Slave)

Питание

• Внешний адаптер питания DC 5V / 2A max.

Потребляемая мощность

• 5.5 ватт (Макс.)

Размеры (Ш x Г x В)

• 97 x 70 x 26 мм

Вес

• 200 г

Рабочая температура

• 0~50°C

Стандарты

• IEEE 802.3 10Base-T,
• IEEE 802.3 u 100Base-FX
• EIA / TIA RS-232 / 422 / 485

Сертификация

• FCC Class A, CE сертификации

Совместимость с медиаконвертерными шасси

• MC-700 / 1500 / 1500R

Примечание

• Кнопка сброса на задней панели для возврата к заводским установкам по умолчанию
