Тип устройства

• Оптический рефлектометр

Особенности

• Компактные размеры и малый вес (вес около 0,9 кг с батареей)
• 5" цветной сенсорный экран
• Две длины волны для тестирования — 1310 и 1550 нм
• Мертвая зона по событию 1 м
• Количество точек рефлектограммы 128000
• Полностью автоматический режим измерения по нажатию одной кнопки
• Функция измерения в реальном масштабе времени
• Встроенный измеритель оптической мощности (опция)
• Встроенный источник видимого лазерного излучения 650 нм (опция)
• Удобное управление и интерфейс

Характеристики

• Рабочая длина волны, нм: 1310/1550±20
• Динамический диапазон, дБ: 26/24
• Мертвая зона по событию, м: 1
• Мертвая зона по затуханию, м: 6
• Масштаб оси расстояний (диапазон измерений): 100 м, 500 м, 2 км, 5 км, 10 км, 20 км; 40 км, 80 км, 120 км, 160 км, 240 км
• Количество точек рефлектограммы: 128000
• Максимальное разрешение по расстоянию, см: 5
• Длительность импульса: 3 нс — 10 мкс
• Погрешность измерения расстояния, м: +/-(1м + измеряемое расстояние 3 х10-5 + разрешение по расстоянию)
• Погрешность измерения затухания, дБ: 0.01
• Память: SD, 4 Гб

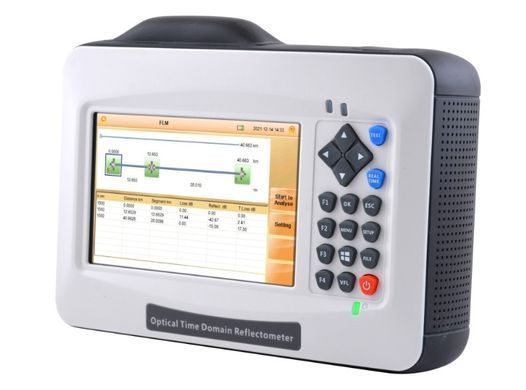

• Дисплей: 5" цветной сенсорный TFT ЖК

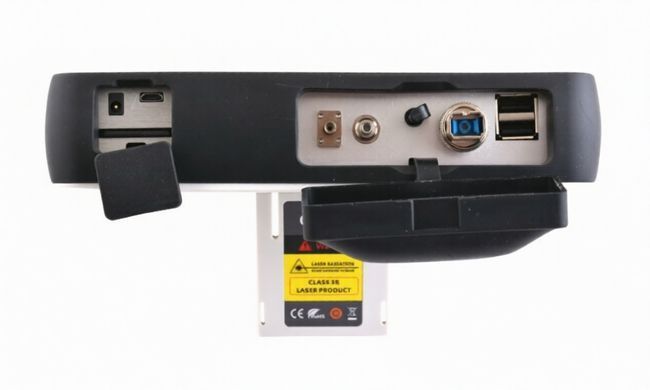

• Тип оптического разъема: FC/UPC
• Интерфейс: 3xUSB (USB A Typex2, Micro-USBx1)
• Аккумуляторная батарея: Li-Ion аккумуляторная батарея, 7,4 В, 3300 мА·ч (время работы 6 часов)
• Адаптер питания AC/DC адаптер питания: вход АС 90-240 В, выход DC 10 В)
• Габаритные размеры (ДхВхШ), мм: 195x141x44
• Вес (с батареей), кг: 0,9

Источник видимого излучения (опция)

• Мощность, мВт: 10
• Тип разъема: FC/UPC
• Режимы работы: непрерывный CW/импульсный 2 Гц

Измеритель оптической мощности (опция)

• Калиброванные длины волн, нм: 850/1300/1310/1490/1550/1625/1650
• Диапазон измеряемой мощности, дБм: -60~+5
• Погрешность, дБ: ±0.35
• Шаг измерения, дБ: 0.01
• Определение модуляции: 270 Гц/1 кГц/2 кГц
• Тип разъема: FC/UPC
