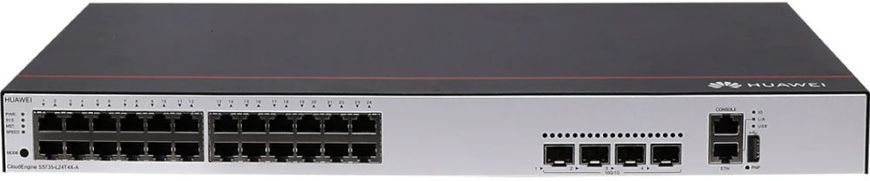

Huawei 98010920 — Коммутатор управляемый CloudEngine S5735-L24T4X-A, 24х10/100/1000BASE-T, 4х10GE SFP+, AC power

Неуправляемый коммутатор нельзя настроить. Работает по принципу plug-and-play — владельцу нужно только правильно подключить все кабели. Удобное решение для дома и простых офисных сетей.

Smart коммутатор поддерживает управление через веб-интерфейс, Telnet, SSH или SNMP. Пользователю доступны отдельные функции L2 (Layer 2). Позиционируется как доступное решение для небольших компаний.

Управляемый коммутатор имеет вэб-интерфейса, поддерживает специальные сетевые протоколы управления, но также имеет консольный порт под CLI (интерфейс командной строки). Список доступных пользователю функций намного шире и включает все возможности QoS, VLAN, Multicast, а также функции стекирования и сетевой безопасности.

Устройства с управлением L2 работают на канальном уровне и выполняют простую физическую адресацию фреймов между оборудованием на основании MAC-адресов.

L2+ — расширенный вариант L2, предполагающий поддержку коммутатором протокола VLAN 802.1q, а также отдельных функций L3. В частности, QoS с приоритезацией по UDP/TCP. Но при этом маршрутизация не поддерживается.

Устройства L3 работают на сетевом уровне, поддерживают все возможности L2, но при этом понимают IP-адреса и предназначены для определения кратчайших путей передачи данных (маршрутизации), а также отвечают за установку соединений между узлами.

Медный порт RJ-45 — основной на сегодня стандартный разъем под медный сетевой кабель типа витая пара.

SFP — международный стандарт компактных приемопередатчиков (трансиверов), которые могут быть оснащены как медными, так и оптическими разъемами. Разъем SFP предполагает возможность подключения такого трансивера для расширения возможностей коммутатора. В частности, для повышения скоростей передачи (оптический сигнал). Стандарт SFP поддерживает скорость передачи до 1 Гбит/с. Есть расширенные редакции стандарта: SFP+ — до 10 Гбит/с, QSFP — до 40 Гбит/с.

Порты Uplink предназначены для соединения коммутатора с устройством, стоящим выше в логической цепи — с маршрутизатором или другим коммутатором. Обычно Uplink-порты имеют скорость выше, чем простые порты доступа, а также могут автоматически переключаться с MDI на MDIX, что в сумме позволяет создавать сети усложненной типологии.

Combo порты — порты, комбинирующие в себе две среды передачи: оптическую и медную. Могут быть выполненны в виде двух соответствующих разъемов или одного SFP слота. В первом случае подключение к одной из сред (например, медь) отключает вторую (соответственно, оптика). Во втором случае предполагается возможность подключения трансивера одного из типов — RJ-45 или оптика.

PoE (Power over Ethernet) — технология, позволяющая передавать электропитание и информацию по одному и тому же сетевому кабелю. Удобно для подключения камер видеонаблюдения и других удаленных устройств, поддерживающих данную технологию.

Стек — два или несколько управляемых коммутаторов, соединенных между собой, которые в сети определяются как одно устройство и имеют общий MAC-адрес и IP-адрес. Стекирование производят для увеличения количества портов и, следовательно, общей пропускной способности.

Модульные коммутаторы — устройства, выполненные в виде отдельных модулей, устанавливаемых в шасси. Модульность повышает вариативность и позволяет подбирать конкретные типы портов и их количество в рамках конкретной модели коммутатора.
