Тип устройства

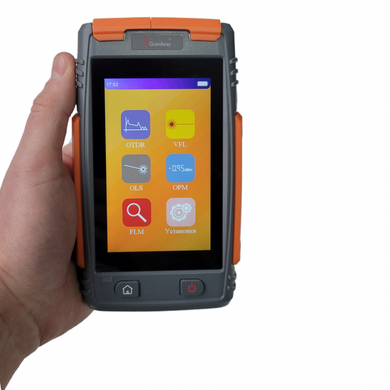

• Оптический рефлектометр для измерения длины оптического волокна свыше 60 км

Назначение

• Измерение длины оптического волокна позволяет определить общую протяженность оптической линии
• Оценка затухания оптической передачи – измеряет потери сигнала на разных участках волокна
• Выявление дефектов – локализует места повреждений, перегибов, микротрещин или плохих соединений
• Проверка соединений и сварок определяет качество точек соединений в волоконно-оптической линии

Функции

• Оптический рефлектометр OTDR
• Визуальный локатор повреждений оптоволокна VFL
• Измеритель мощности оптического сигнала OPM
• Источник излучения оптического сигнала OLS
• Фонарик

Характеристики

• Назначение OTDR: для одномодового оптоволокна до 60 км

• Длина волн OTDR: 1310/1550 нм

• Динамический диапазон: 22/20 дБ

• Мертвая зона: 1 м (по событиям) / 4 м (по потерям)

• 4-дюймовый цветной сенсорный ЖК-дисплей

• VFL – визуальный локатор повреждений, красный лазер 10 мВт

• OPM – оптический измеритель мощности 850 – 1650 нм, -40 ~ +10 дБм

• OLS – источник оптического излучения 1310/1550 нм, -12 дБм

• FLM - карта оптоволоконной линии

• LED фонарик

• Быстрый отзыв при тестировании в реальном времени и высокая скорость обновления трасс

• Поддержка многоточечного сенсорного управления, как в смартфонах

• Размеры: 85 x 148 x 37 мм

Комплект поставки Grandway M1000-D22-PRO:

• Оптический рефлектометр

• Зарядное устройство USB

• Шнур USB Type-C

• Ремешок для руки

• Мини-руководство пользователя

• Свидетельство заводской калибровки
