Тип устройства

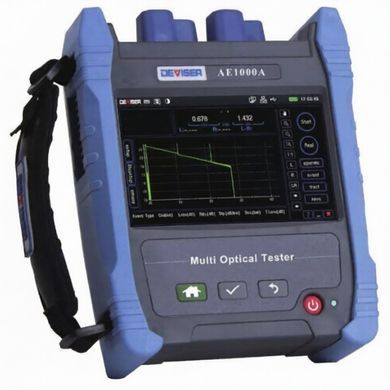

• Портативный оптический мини-рефлектометр 5-го поколения

Назначение

• Предназначен для контроля состояния оптической линии

Особенности

• 5-дюймовый сенсорный LCD-дисплей, разрешением 800x480, обеспечивающий исключительное удобство пользования прибором
• Наличие множества опций, поддержка различных вариантов измерений
• Источник видимого лазерного излучения (VFL), измеритель оптической мощности, источник лазерного излучения, микроскоп (Fiberspot), схематическое отображение оптической линии (FiberPass), анализ цифрового ТВ и др. функции и опции
• Поддержка опции тестирования цифрового ТВ (построение констелляционной диаграммы, измерение MER, BER) и RFoG в комбинации с рефлектометром (OTDR)
• Наличие разных портов для передачи данных, поддержка LAN, USB

Характеристики

• Рабочие длины волн, нм: 1310/1550

• Точность длины волны, нм: ± 20

• Динамический диапазон, дБ: 29/27

• Мертвая зона по событию, м: ≤ 2

• Мертвая зона по затуханию, м: ≤ 7

• Диапазон измерений: 100 м, 400 м, 1,5 км, 3 км, 6 км, 12 км, 25 км, 50 км, 100 км, 200 км, 400 км

• Разрешение выборки, м: 0,05 – 12,8

• Количество точек рефлектограммы: 256000

• Минимальный порог определения события: 0,01 дБ

• Минимальное разрешение по потерям: 0,001 дБ

• Длительность импульса: 3 нс, 5 нс, 10 нс, 30 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс

• Диапазон длительности измерений: 5 с ~ 5 мин, в реальном времени

• Объем памяти: ˃ 80 000 измерений, с возможностью экспорта на компьютер через USB

• Дисплей: 5-дюймовый (178 мм) сенсорный TFT-дисплей с разрешением 800x480 пикс.

• Интерфейсы: USB 2.0 x 1, RJ45 x 1, LAN x 1 (10/100 Мбит)

• Продолжительность автономной работы: Макс. 10 часов в режиме измерения

• Языки: английский (опционально китайский, испанский, португальский, французский, русский, итальянский, немецкий, корейский, арабский)

• Габаритные размеры (ДxШxГ): 179 x 144,7 x 54 мм

• Вес, кг: ˂ 1 кг
