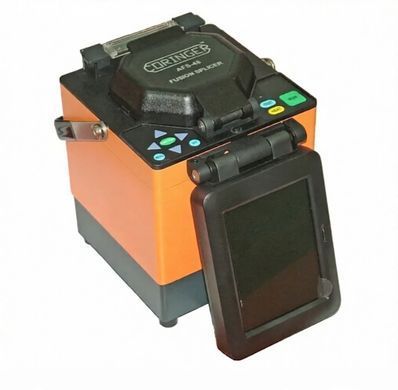

Тип устройства

• Полностью автоматический сварочный аппарат c функцией автоматического выравнивания по сердцевине волокон

Характеристики

• Метод выравнивания волокон: PAS

• Типы свариваемых волокон: одномодовые SM (ITU-TG.652), многомодовые MM (ITU-TG.651)

• Диаметр свариваемого волокна, мкм: 80-150

• Диаметр покрытия свариваемого волокна, мкм: от 200 до 1500

• Длина зачищаемых волокон, мм: 16

• Реальные средние потери на сварном соединении: 0.02 дБ для SM, 0.01 дБ для ММ

• Оценка потерь сварки: производится по смещению жил и несовпадению диаметров модовых пятен свариваемых волокон

• Для увеличения точности оценки потерь учитывается также угловое смещение жил

• Типичное время сварки 9 секунд для SM волокна

• Термоусадка: встроенный нагреватель, время нагрева от 30 до 240 секунд, в зависимости от условий окружающей среды и используемых материалов

• Время термоусадки: 30 c

• Типы применяемых термоусадочных трубок: стандартные, длиной 60 мм или 40 мм

• Коэффициент отражения от сварного соединения: не менее 60 дБ

• Программы сварки: 188 настраиваемых пользователем программ сварки и 12 установленных заводских режимов сварки

• Сохранение параметров и результатов сварки до 5000 результатов сварки

• Проверка механической прочности места сварки: растягивающее усилие 200 г

• Просмотр места сварки: оси X и Y одновременно с помощью двух телекамер на 5-дюймовом ЖК дисплее, с возможностью изменения угла наклона дисплея

• Подсветка: дополнительная подсветка канавок для работы при плохом освещении

• Внешние интерфейсы: RS232 для передачи данных на ПК

• Электропитание от сети переменного тока: 100 - 240 В, от съемной аккумуляторной батареи 11.1 В, 8000 мАч

• Количество циклов сварки с термоусадкой при питании от аккумуляторной батареи: около 160 циклов

• Защита от ветра: максимально допустимая скорость ветра 15 м/с

• Размеры (ДхШхВ), мм: 175х160х190

• Масса, кг: 3,52 (с батареей)
