Тип устройства

• Портативный рефлектометр

Назначение

• Предназначен для контроля состояния оптической линии

Особенности

• Несколько режимов измерения: полностью автоматический, ручной и измерение в реальном времени
• Функция автоматического определения параметров измерения оптического волокна
• Большой набор рабочих длин волн — 850, 1300, 1310, 1490, 1550, 1625 нм
• Оптимизирован для измерения в PON сетях
• Тип волокна - одномодовое (SM)
• Дополнительные опциональные функции в виде стабилизированного источника излучения, измерителя мощности и источника видимого излучения 650 нм
• Время работы от аккумулятора до 9 часов

Характеристики

• Рабочая длина волны, нм: 1310/1550

• Динамический диапазон, дБ: 36/34
• Мертвая зона по событию, м: 1

• Мертвая зона по затуханию, м: 4

• Количество точек рефлектограммы до 64000

• Погрешность измерения, м: ±(0,5+разрешение по растоянию+5*10-5*L)

• Разрешение по расстоянию, м: 0,16...7,6

• Диапазон просмотра, км: 0.5; 2; 5; 10; 20; 40; 80, 120; 160, 240

• Длительность зондирующего импульса, нс: 6, 25, 100, 300, 1000, 3000, 10000, 20000

• Разрешение считывания, дБ: 0,001 (минимальное)

• Дисплей 3,5-дюймовый TFT цветной дисплей

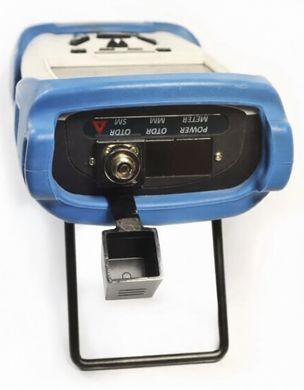

• Оптические разъемы FC, SC, ST

• Память 64 Мб, 1000 рефлектограмм

• Интерфейсы USB1.1 тип A x 1, тип B (mini) x 1

• Сетевой адаптер 100-240 В, 50/60 Гц

• Батарея Li-Ion 3100 мАч (продолжительность работы без подзарядки — около 9 часов)

• Габариты (ДхШхВ), мм: 163x93x51

• Масса, кг: около 0,7 (с батареей)

Комплект поставки:

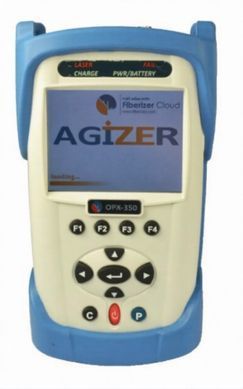

• Рефлектометр OPX-350

• Адаптер питания

• Сменные адаптеры для оптических разъемов SC и ST

• Шнур USB - mini-USB

• Оптический патч-корд FC/UPC-FC/UPC

• Бумажная инструкция на русском языке

• CD диск с ПО и инструкцией

• Стилус

• Сумка
